一、产品简介

XH-C/110型通信线路综合保护器产品是按照《煤矿安全规程》第四百五十九条第三款规定:通信线路必须在入井口装设熔断器和防雷电装置的规定设计。XH-C/110型设备专为煤矿入井口通信线路:过流、过压、雷击保护的技术标准要求，由南京徐航防雷科技有限公司研发而成。 XH-C/110型设备对通信线路过流、过压、防雷、综合保护过程中所采用内外部件均根据煤矿井口多尘、潮湿的实际应用环境的特殊性，严格选用保护元器件及防尘防潮全密封壳体。构成满足《煤矿安全规程》对入井口通信线路需要采用过流-熔断、过压-钳位、雷击浪涌信号入地泄放等多重保护的标准达标要求。 XH-C/110型设备依据相应的标准，设计合理的保护电路，选用品质优良的适用元器件，保证煤矿井下生产安全。

XH-C/110(50)防雷器用于通讯线路、控制线路保护，对入井口通信线路的电流超过截止起动电流时自动熔断；对雷击浪涌电压及某些人为的原因意外将电力线路错搭接到通信线路等引起的危害及由大功率设备开关机而引入的浪涌高幅值脉冲干扰信号等泄入大地。用于保护数据测量和控制的设备，是非平衡电路保护器，其包含粗和精细两级保护，安装在LPZ0-2截面。

本产品是根据IEC 61643-21；GB18802.21；YD/T 1542标准设计及符合GB50057-2010、GB50343-2012。

二、产品型号
50对通信线路防雷器XH-C110（50）

100对通信线路防雷器XH-C110（100）
200对通信线路防雷器XH-C110（200）
300对通信线路防雷器XH-C110（300）
400对通信线路防雷器XH-C110（400）

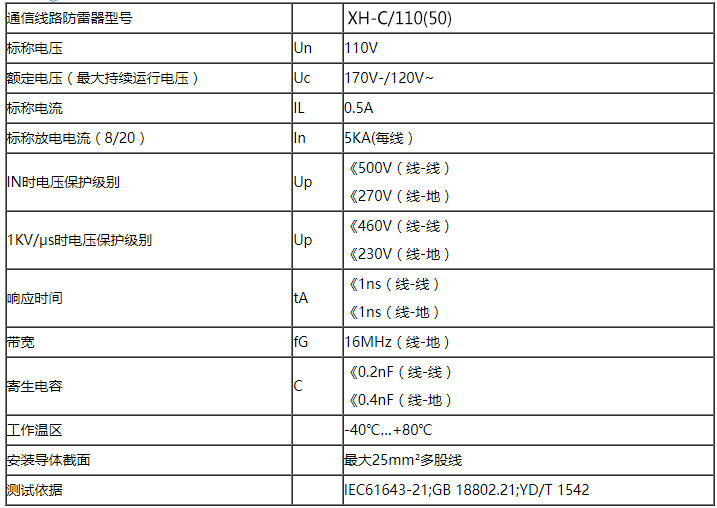

三、技术参数

四、工作原理
XH-C/110型设备对入井口通信线路的电压超过阀值UN时自动钳位；对入井口通信线路的电流超过截止起动电流时自动熔断； 对雷击浪涌电压及某些人为的原因意外将电力线路错搭接到通信线路等引起的危害及由大功率设备开关机而引入的浪涌高幅值脉冲干扰信号等XH-C/110型设备均可通过入井处的接地点或线路回路泄放。 XH-C/110型综合保护器凭借自身过硬的多重协同保护技术，完全有能力抗衡过电流、过电压、雷击浪涌高幅值脉冲电压对入井通信线路的侵害。使过流、过压、雷击等有害信号在井口处排除,从而确保煤矿井下工作场所的安全。

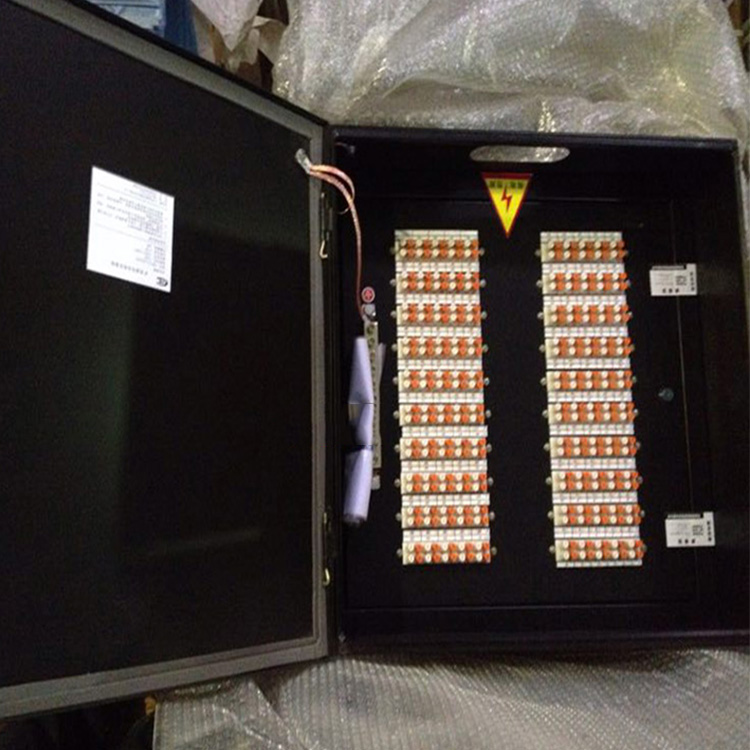

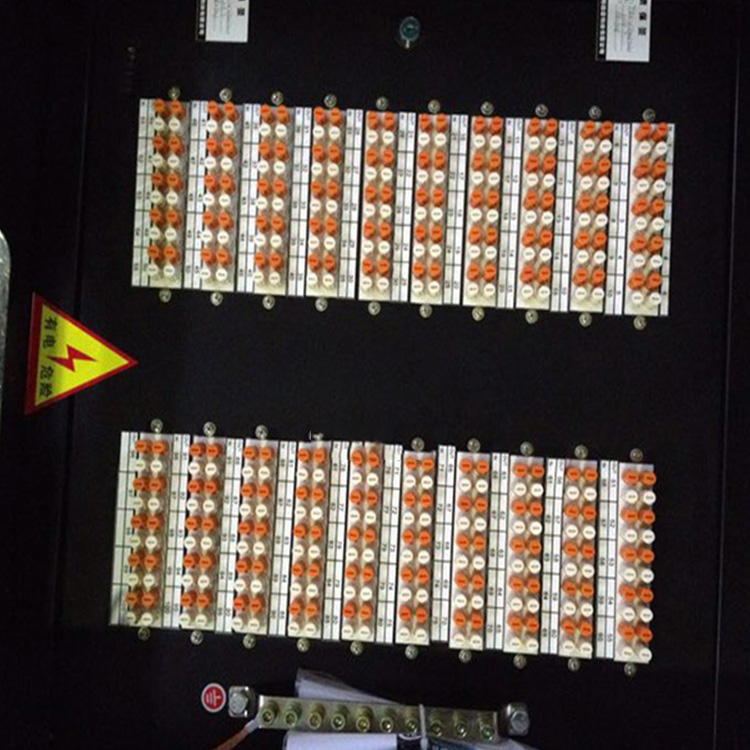

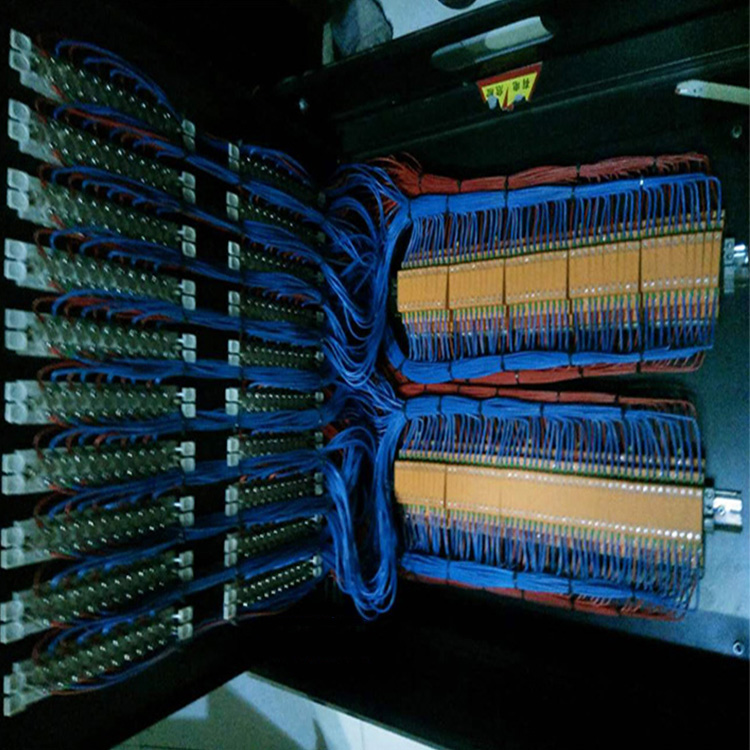

五、产品结构图
