一、产品简介
光伏防雷箱 8路汇流箱 40KA对于大型光伏并网发电系统，为了减少光伏组件与逆变器之间连接线，方便维护和提高可靠性，我司根据国家和行业标准要求和光伏发电系统特点，以及结合我公司多年防雷系统设计经验，研制出集光伏汇流与防雷于一体的光伏防雷箱（汇流箱）和光伏防雷箱（交直流配电箱）。
光伏防雷箱（汇流箱）满足高效能、高可靠性的光伏系统设计，用户把一定数量的规格相同的光伏组件串联组成一个光伏组件串列，再将若干个串列接入光伏防雷箱（汇流箱）进行汇流，通过防雷器与断路器后输出，与光伏逆变器配套使用从而构成完整的光伏发电系统，实现与并网发电。
光伏防雷箱（交直流配电箱）包含直流配电单元和交流配电单元，直流配电单元提供直流输入输出接口，主要是将光伏组件输入的直流电源进行汇流后接入逆变器或直接供给其他直流负载（如蓄电池、充电电源灯）；交流配电单元主要通过本柜给逆变器提供并网接口，配置输出交流断路器直接供交流负载使用，配电箱配有光伏防雷模块、逆变器输出计量电能表，另外还含有（风电、市电或发电机）网测断路器，交流配电网测配有电压电流表等测量仪器等。

二、产品特点
1.系统布线简单。
2.操作简单，维护方便。
3.系统可靠性高，安全性能好。
4.专门针对光伏太阳能系统特性研发制造，专业性强，保护效果好。
5.每路光伏都具有二极管防反保护功能。
6.配有光伏专用高压防雷器，正负都具备防雷功能。
7.采用正负极分别串联的四极断路器提高直流耐压值至不小于DC1000V。
8.可根据客户要求进行定制（体积、接入路数、直流保险丝等）。

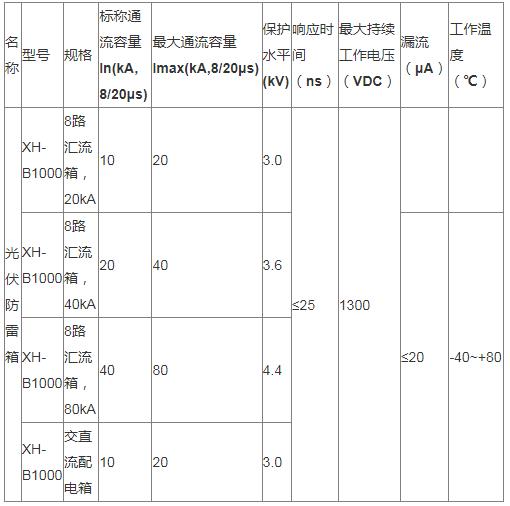

三、技术参数

四、安装说明
1.拆开包装，认真阅读产品使用说明书，核对产品型号、参数是否正确，是否与设备匹配，安装须由有专业技术知识的人员进行，在阳光下安装接线时，应遮住太阳能光伏电池板，以防光伏电池的高电压点击伤人；
2.壁挂安装，用膨胀螺丝固定到安装位置。
3.将光伏防雷箱（汇流箱）按箱体底部图所示接入光伏发电系统中时，应将防雷箱接地端与防雷地线或汇流排进行可靠连接，连接导线应尽可能短直，且连接导线截面积不小于16MM2多股铜芯，接地电阻值应不大于4欧姆，否则，应对地网进行整改，以保证防雷效果。安装完成检查无误后方可投入使用。
4.输入端位于机箱的下部，注意与光伏组件输出正极的连线位于底部上侧（I1+…），而与光伏组件输出负极的连线位于底部下侧（I1-…），用户接线时需要拧开防水端子，然后接入汇流端接线端子，再拧紧螺丝，固定好连线，最后拧紧外侧的防水端子。
5.输出包括直流正极（O+）、直流负极（O-）与防雷地（PE），用户接线时需要拧开防水端子，然后接入连线，拧紧螺丝和外侧防水端子。
6.本光伏防雷箱（汇流箱）不需特别维护，为防止防雷模块失效，应对其工作状态做定期的检查。特别是雷雨过后，应及时检查，如发现防雷器上的显示窗由绿色变红色时，请及时与销售商或生产商联系。
7.应定期检查熔断器，防止熔断器熔断后电池板出于开路状态，光伏电池电能不能输出。
8.输出输入均不能接反，否则后级设备可能无法正常工作甚至损坏其他设备。
9.箱体所装电气元件均为光伏防雷箱（汇流箱）专门定制的产品，不可与普通产品混用，若需要更换请与销售商或生产商联系，且更换熔断器熔芯时注意防止太阳能光伏电池的高电压点击伤人。
10.检查或维护本设备时，注意输入输出均可能带电，防止触电或损坏其他设备。
11.输入线采用4MM2的软铜线，输出及地线采用不小于16MM2的软铜线。
12.光伏防雷箱（汇流箱）属于电器类产品，非专业人员，请不要擅自拆卸。

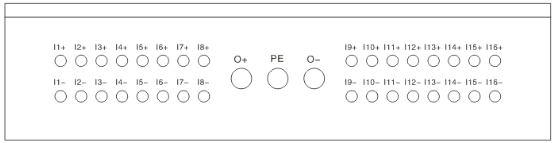

五、产品结构图
