产品介绍

XH-ZLY智能电涌保护器(“智能SPD”) BC100/440/4P产品说明：B+C 中的这个 B 表示一级防雷，C 表示二级防雷，B+C 则是复合型电涌保护器模式专为构成低压电源系统 I 级(B 级)和 II 级(C 级)点用保护而设计的。它取消了 I 级和 II 级电涌保护器之间退耦器的安装和级间连接导线长度的限制，B+C 系列浪涌适合在电涌保护器(CLASS I)和电涌保护器(CLASS II)两级之间无法满足 10m 导线安装距离的情况下使用，节省安装空间，简化安装技术，优化导线连接。

产品特点

1.Class I +II 主动能量配合型电涌保护器

2.雷电冲击电流可达 Iimp:25kA残压低

3.自点火可控极专利技术无需安装退耦器

4.模块化设计，标准导轨安装带劣化显示窗口

工作原理

智能电涌保护器选用优质压敏电阻器和进口高能石墨，质量保证;模块式设计，更换方便，外型美观;采用温控断路技术，避免火灾发生;有工作、故障指示,响应时间快,通流容量大,残压低。智能电涌保护器并联于线路L与N，或者L与大地之间，在正常工作电压情况下，MOV处于高阻状态，相当于开路，不影响线路正常工作，故障显示窗口呈无色或绿色。当线路由于雷电或开关操作出现瞬时脉冲过电压时，防雷模块在纳秒时间内迅速导通，将过电压嵌位到一个较低值，脉冲电流短路到大地泄放，当该脉冲过电压消失后，防雷模块又自动恢复高阻状态，不影响用户供电。

国内外对于智能电涌保护器还没有统一的定义，但是智能电涌保护器这一说法已经在实践当中被研发设计人员和广大用户所认可。人们常把具有监测、通信和其他附加功能的电涌保护器统称为智能电涌保护器，其中监测功能宜包括：脱离装置状态、工作漏电流、系统电压、电涌参数等。其他附加功能宜包括：SPD 性能劣化分析、寿命预测等。

产品优势

(1)电涌保护功能及安全性能

智能电涌保护器其本质是电涌保护器的智能化产品，是 电涌保护器附加了一些智能化功能，是普通的电涌保护器之上实现了一定的“智能”，因此它属于电涌保护器里面的高端产品，首先应该符合电涌保护器的各项性能指标要求，能满足GB18802.11《低压电涌保护器 (SPD) 第 11 部分：低压电源系统的电涌保护器——性能要求和试验方法》标准规定的技术要求，并能够通过第三方实验室的测试认证。

(2)智能监测功能

智能主要体现在能实时对电涌保护器的运行参数进行监测、控制、管理功能。智能电涌保护器需根据雷击浪涌特性和电源电涌保护器的保护原理，实现通信局站雷电防护系统的可监测，可控制，可管理。监测装置应能记录和有效评估电源电涌保护器在线性能状态，能在第一时间检测电源 SPD 性能劣化趋势。

(3)故障报警和失效预测功能

监测装置应具备本地显示功能，包括但不限于电涌保护器脱离器状态指示、性能劣化趋势状态指示;监测装置应具本地存储功能，能存储监测的电涌保护器工作状态参数，并具备断电保存功能。必须具有劣化告警功能，并考虑记录雷电流环境参数，接地电阻阻值等数据，判断电涌保护器是否失效或劣化，并可联网至远程监控中心，实现远程实时监控;基于监测数据，由系统或人工综合判断通信局站雷电防护系统是否需要更进一步的检查或维护，排除潜在的雷击风险和火灾隐患，确保通信网络的安全运营。

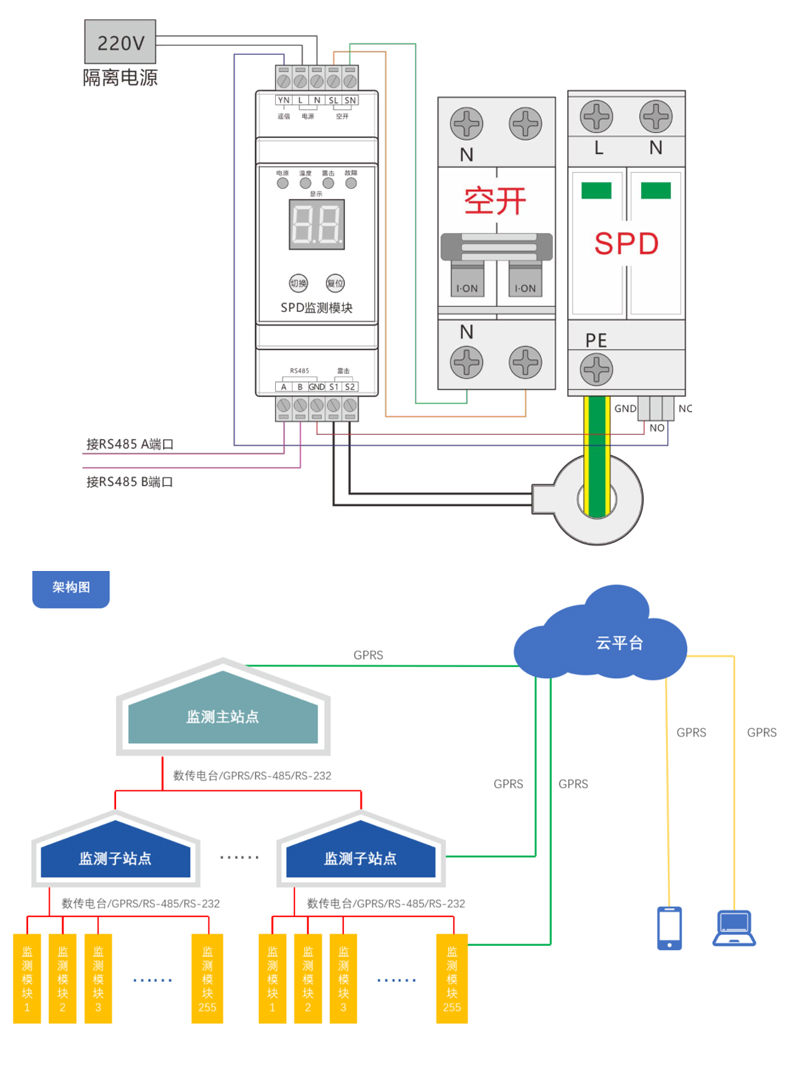

(4)可通信和网络化功能

除了满足现场的本地化报警及管理外，智能电涌保护器必须做到能够便捷的通信。便捷的通信指的是，非常简单的接入方式、非常智能的自适应组网、非常稳定的通讯机制。这种通信，无需再添加其他的外设器件，就可以直接组网。因此从前端设计的角度来讲，监测装置应具备数据传输接口，通过有线或无线的通信方式实现与远程监测系统之间的数据传输，数据通信协议采用 MODBUS 协议，传输的数据至少应包括：SPD动作次数、动作时间、电涌电流峰值、脱离器状态、脱离器动作时间和性能劣化趋势等。监测装置应支持 RS485、支持 RJ45(网线直插即可连接)。
