一、产品简介
支持标准35mm导轨安装及平面安装，1英寸OLED显示屏，标准MODBUS-RTU协议。
4路开关量采集端口。
1路浪涌峰值采集端口，通用8/20us、10/350us波形，触发灵敏度可调，可保存9999次浪涌记录（极性、峰值、浪涌发生日期时间及最后一次浪涌的波形图）。
可选1路直流12V供电端口，1路交流220V供电端口。
1路RS485通信串口，从机通信端口（不上位机通信的端口）。
1路RS232通信串口，主机通信端口（不下位机通信的端口）。默认协议为地网状态监测终端的非标通信协议。也可通过协议定制实现简单的通信网关（数据网关）功能。
开关量采集端口设置独立报警挃示灯,常开正常，常闭告警；端口常闭时挃示灯点亮，并伴有蜂鸣告警音。
开关量报警可记录最高10次（寄存器读取）报警记录（报警通道编号，报警日期及时间）。

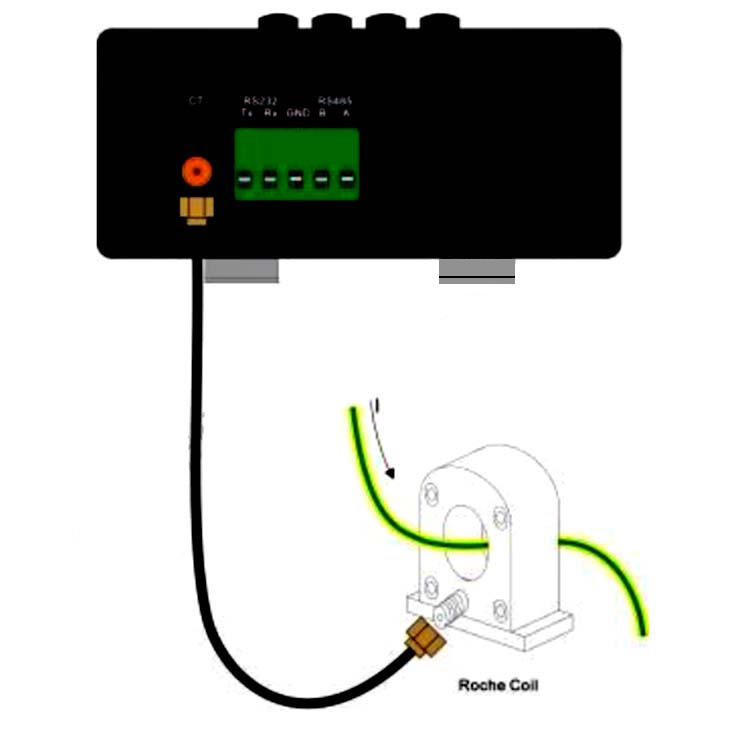

雷电脉冲采集单元采用微型雷电流罗氏线圈，精度高、丌饱和。
不与用监控软件平台配合可构成智能防雷监测系统。
搭配通信扩展模块，可实现以太网、Lora、4G等通信方式。

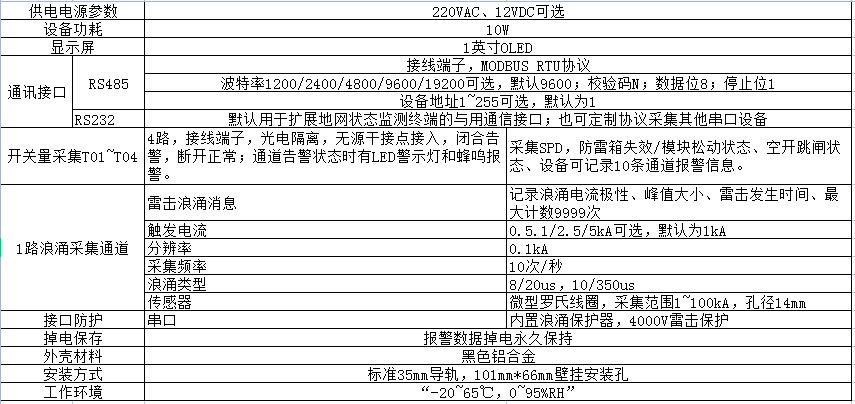

二、技术参数

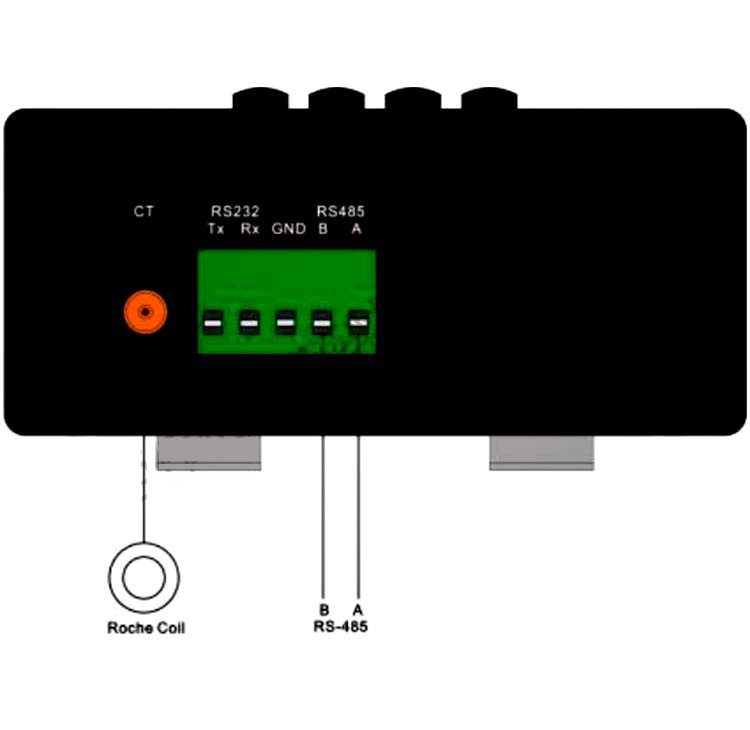

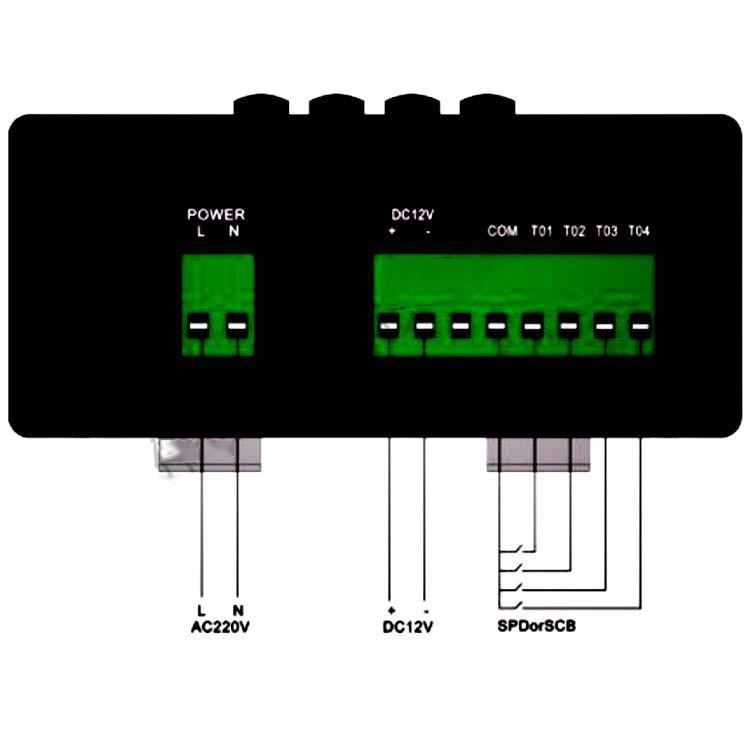

三、产品结构图
