一、系统概述

总的来讲,有两种雷击过电压方式侵入设备从而损坏设备：一种由电源线、信号传输线、天馈线及地线侵入的雷电流，另一种是内部操作过电压，如变压器的空载、电机的启动、开关的开启等引起的浪涌电压，足以使许多微电子设备遭受不同程度的损坏。

一个完善的防雷体系应包括三方面内容:

  1、外部防雷，即由外部防雷装置（接闪器、引下线和接地装置）承接50%以上的雷电流泄入大地；

  2、内部防雷，即采用等电位连结、屏蔽、防闪络技术和装置阻塞雷电波沿金属导线和空间电磁场入侵的途径；

  3、电涌保护，利用某些元件的非线性特性，组成电涌保护器(SPD)并将其连结在配电和信号线路中，将累计产生的过电压和过电流通过 SPD 泄入大地。

二、防雷设计计

1、供电系统的防雷

电源线传输范围广，暴露在空间距离长是感应雷的主要侵入线，实践证明有 80%以上的感应雷击来自于电源线。

1.1 一级防护

根据国家防雷的有关规定，外接金属线路进入建筑物之前必须埋地穿金属管槽 15米以上的距离进入建筑物，且要在建筑物的线路进入端加装低压避雷器。

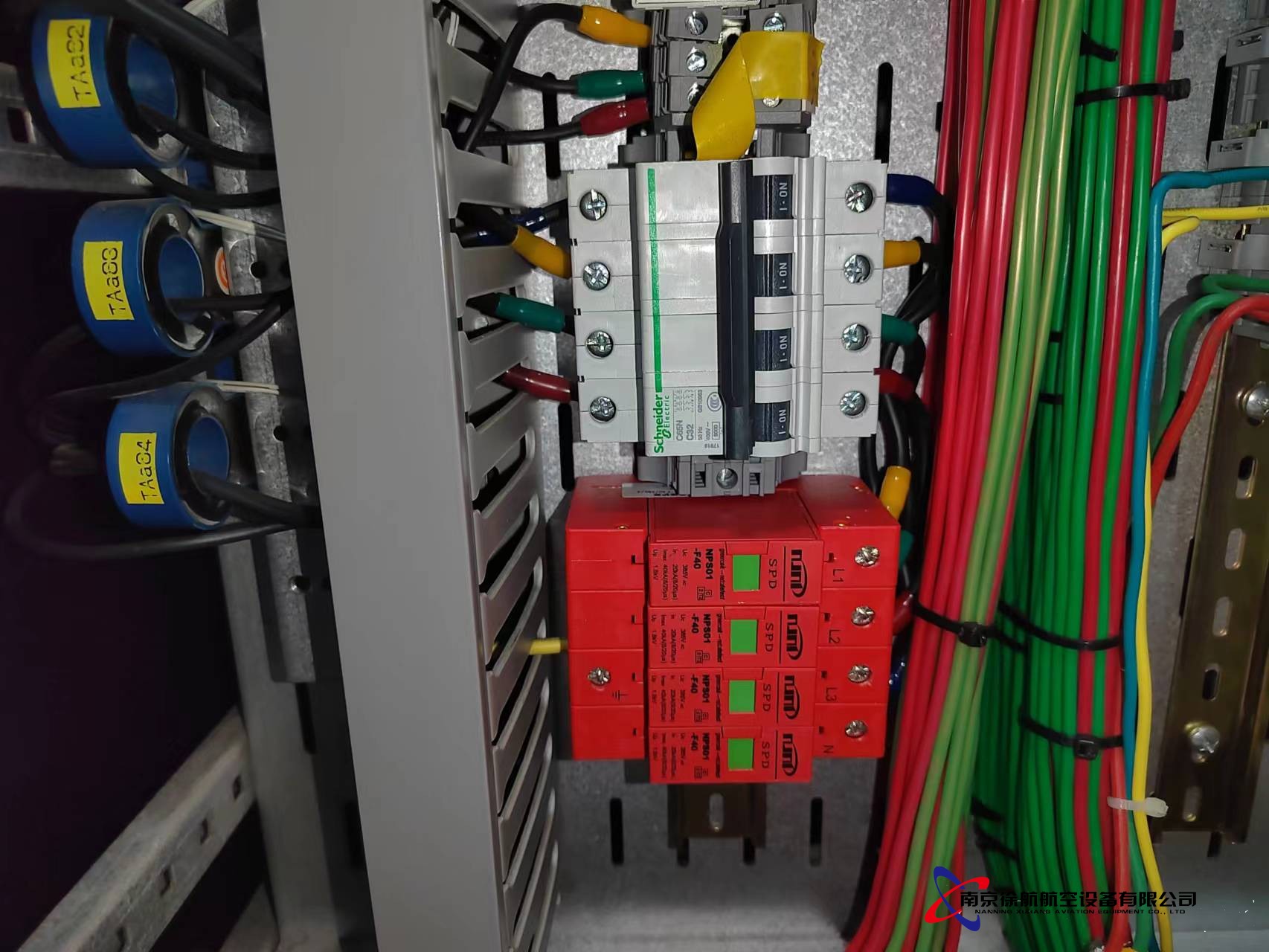

在低压配电室总的配电柜进线处应各安装一台电源避雷器，该避雷器雷电通流量应100KA《10/350us)，启动电压25KV。避雷器的安装方式为并联.作为电源线路的第一级保护。

1.2 二级防护

在机房的分配电箱的电源进线端应各安装一台电源避雷器，雷电通流量60KA (8/20us)，启动电压910V，避雷器的安装方式为并联，作为电源线路的第二级保护。

1.3 三级防护

在机房的UPS电源进线端并联安装单相电源避雷器，机房内所有电源插座应为防浪涌插座。

2、信号部分防护

1)在交换机的信号输出端口串联安装多端口电涌保护器避雷器，作为对后续设备的防雷保护。

2)在服务器的信号线路输入端串联安装网络电涌保护器避雷器，作为对服务器及后接设备的防雷保护。

3、机房接地系统设计

机房一般需独立的防雷接地、交流工作接地、安全保护接地、直流接地四组地线，其中安全保护接地、直流接地可以共用，从共同接地体引地线进各机房机房，作为安全保护地，并与机房均压接地环相联。系统接地电阻小于1 欧姆。

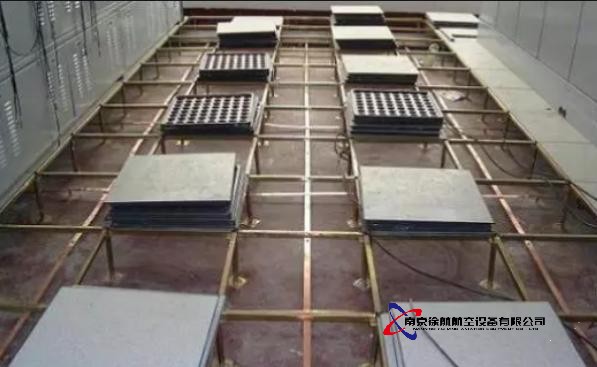

机房内的接地工程采用串联接法:即在地板下沿地板上的设备布局，敷设一条30*3mm 铜带，铜带用绝缘电木距地80mm架空数设。将设备的接地连接到该钢带上。施工中将接地钢排与建筑物绝缘，防止雷电的干扰。

通常在机房内沿墙敷设非闭合等电位铜带一周，材料采用30X3mm 紫铜带，用中φ8绝缘子作支撑:在各机房内靠近柱子的位处，分别安装一块等电位汇流排，规格为100X10mmm的紫铜板长30厘米，开凿各机房内的建筑物柱子，利用铜铁接头与柱筋焊接后，与汇流排连接；将各机房内的所有信号敲线槽接与等电位汇流排或等电位铜带连接。另外，将电源PE线、机房内的设备外壳机架等可导电金属物体就近与汇流持或铜带连接，连接线采用6mm多股铜芯线。若机房接地系统的接地电阻大于1欧姆时，还需要在建筑物周围增加接地装置。

施。

a、从机房内引出两条建筑钢筋，并在引出点用80X300X5mm铜排制作接地汇流撑供设备和防雷保护器接地用。用30X3mm 铜带制作均压带，将主钢筋与均压带连接，将金属门窗、各种线路的金属屏蔽管、各种电子设备的金属外壳、机架等与接地汇流排连接。

b、对主机房:将主机房均压带用70mmm2多股铜芯线穿金属屏蔽管与室外接地网连按，对分机房:将分机房均压带用50mmmm2多股铜芯线穿金属屏蔽管与室外接地网连接。

c、将各种信号线的屏蔽管在进入时用16mm2多股做等电位连接处理。在进入机房后，再将屏蔽管用 16mm2多股铜芯线与接地汇流排微等电位连接处理。
