1 产品概述
接地模块是一种以非金属材料为主的接地体，它由导电性、稳定性较好的复合非金属材料、吸湿剂、电解物质组成，不但有长效、防腐、降阻等特点，相对于降阻剂来说，施工更方便，而且接地模块受干湿度影响小，能长效吸湿保湿，保持低电阻不变。
此非金属接地体执行企业标准：Q/CD-2004


2 性能特点
1) XH系列接地模块采用稳定的非金属材料作为模块的导电介质，其导电性不受季节影响；
2) 能吸湿保湿、接地电阻低，能保持与土壤有效接触，接地电阻低而且能保持长期稳定；
3) 大电流冲击后阻值不增大，也无变硬；、发脆、断裂现象；
4) 在高土壤电阻率地域接地，能有效地降低接地电阻；
5) 接地电阻受季节影响小，阻值能保持长期稳定。
6) 安装简便，不受气候和地质条件的影响。
7) 耐腐蚀、无毒、对环境无污染、使用寿命长。

3 工作原理
YB系列接地模块内置金属电极，与被保护对象的地线相连接，使入地电流迅速泄放到大地，从而获得低的接地电阻。其机理：增大了接地体本身的散流面积，减小了接地体与土壤层间的接触电阻，具有强吸湿保湿能力，充分发挥了模块材料的导电作用。

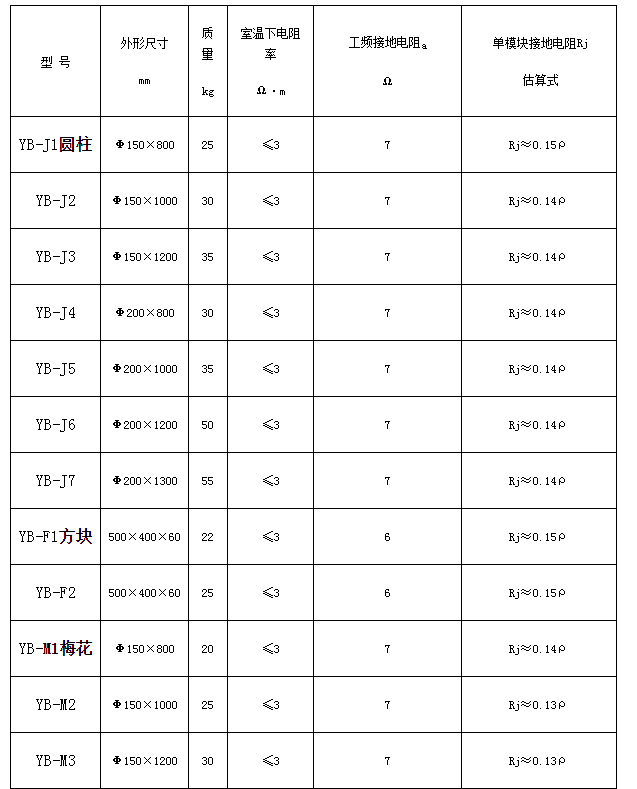

4 技术指标

6 用量计算
根据拟建接地装置埋设地层的土壤电阻率，采用下式计算低电阻接地模块的用量。
并联后的总接地电阻：
式中：
Rj━单个模块接地电阻;
ρ━埋置地层的电阻率（Ω·m）；
n━接地模块数量;
η━模块利用系数，可采用0.55～0.85。
7 埋设方法
7.1 非金属接地体可进行垂直埋置或水平埋置，接地材料本体顶端埋置深度不宜小于0.8m，一般为0.8m～1.0m。
7.2 采用几个模块并联埋置时，模块间距不宜小于4m，如条件不允许，可适当放宽。
7.3 非金属接地体的极芯互相并联或与地线连接时，必须进行焊接。要求用同一种金属材料焊接，确保连接的可靠性。焊接长度按接地规范要求至少应为模块极芯宽度2倍以上，不允许虚焊、漏焊。 应在焊接处清除焊渣，涂上一层沥青或防腐漆，以防极芯腐蚀。
7．4遇岩石地区，模块与大地粘合情况不紧时，可在模块下方和周围填充YB-Ⅲ型降阻剂，然后再用细土回填夯实，一般每块模块下方使用25kg`~50kg降阻剂。
7．5回填土时应适量洒水，分层夯实，待模块充分吸湿后（24小时）后测量接地电阻。
8 注意事项
8.1 贮存模块应经常维护，保持一定湿度，避免高温、干燥、曝晒。
8.2 运输和安装时，应避免机械力损伤接地模块。选择埋设位置时，应避开可能遭受化学腐蚀及高温影响地段。
8.3 回填土时可适量洒水分层夯实，待低电阻接地模块吸湿24小时后测量接地电阻。
8.4 在寒冷地区，模块应埋设在冻土层以下。

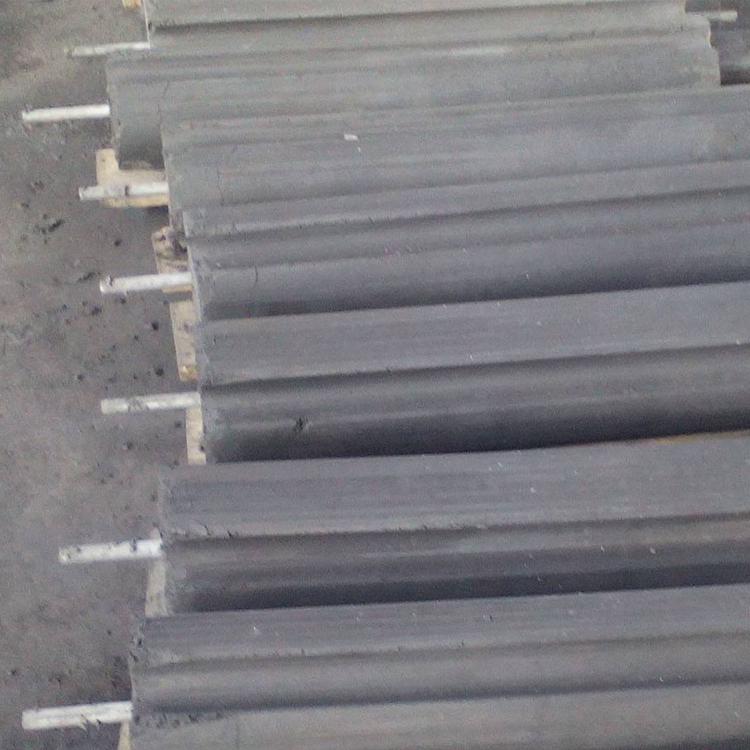

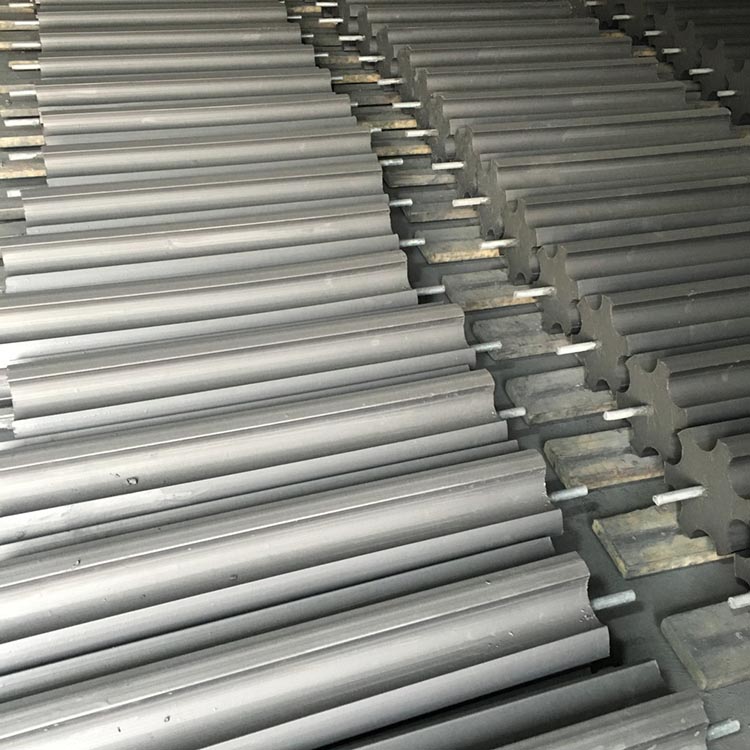

9产品展示
