产品简介

功能：

 本浪涌保护器参照国家标准GB/T18802.21-2004/IEC61643-21:2000设计。

 浪涌保护器串联于被保护设备的前段，当传输线遭到感应雷及其它瞬时过电压冲击时，冲击电流通过浪涌保护器的保护支路将其泄放到大地，并将输出电压拑位在设备允许的电压范围内，从而确保了运行设备的安全。

    本产品按照IEC标准及国家相关标准设计。适用于计算机数据接口或网络等数据系统电子设备的雷电浪涌防护。

    适用于视频信号为监控系统信号过电压保护，使其免受感应过电压、操作过电压和静电放电等所造成的损坏；此产品具有动作快、插入损耗小、箝位准确、输出残压低等优点，能有效抑制摄像枪信号传输线路上所感应的过电压脉冲，保护视频监控设备因过电压脉冲而损坏，是新一代的视频信号保护产品，适用于摄像枪、视频分配器、视频矩阵切换器等视频监控设备。

特点：

    本产品适用于监控系统视频线、矩阵BNC接口、光端机BNC接口、摄像机BNC接口的雷电浪涌防护。能防止以上各类系统设备被雷击或工业噪声等产生的感应过电压、过电流现象和其它瞬间浪涌电压对系统或设备造成的永久性损坏或瞬间中断等危害。

    适用于多路视频BNC接口的雷电浪涌防护。

    产品采用进口的器件，质量稳定，多级保护、残压低。

 低容量设计、传输性能优异, 响应速度快,通流量大、使用寿命长。

 应用于监控系统中，（如视频矩阵切换器，摄像机、视频分配器等视频监控设备）视频线的浪涌保护。

    通流量大、使用寿命长。

    安装接线方便，维护简单。

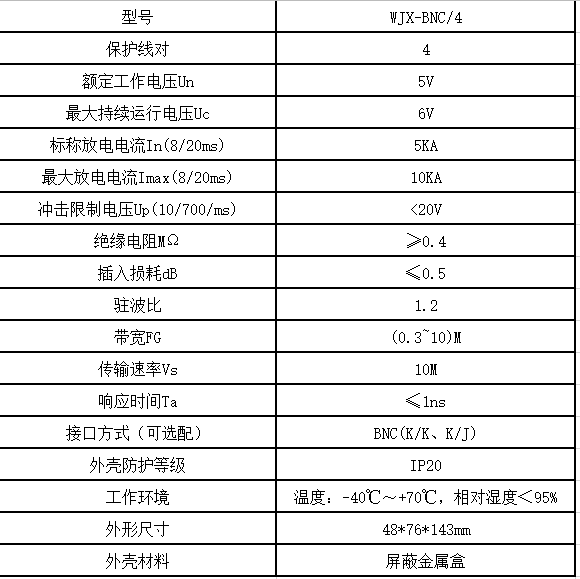

技术参数

安装使用及维护

安装说明

    1.将保护器接入系统前，先检查地网接地电阻，应符合规范要求。

    2.将保护器接入被保护设备前端，必须连接可靠。

 3.将保护器的接地线尽可能短地连接到机房或机柜的保护接地母线上。

 4.本产品安装于视频信号通道和被保护设备之间，输出端与被保护设备相连。

 5.所有接线必须牢固及可靠电气联接。

 6.防雷接地应符合防雷规范要求，接地线尽量做到短而直且接地电阻应小于10Ω。接地线≥2.5mm2。

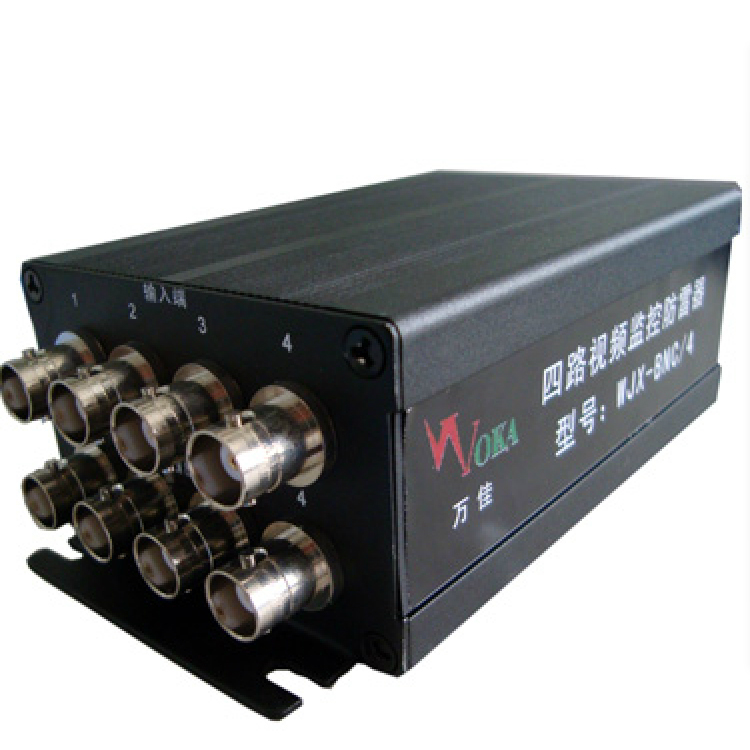

产品展示

注意事项

    1.保护器上有输入（IN）、输出（OUT）标志，输出端与被保护设备连接，切勿接反。否则会造成保护器的损坏，设备也无法得到保护。

    2.若由于插头座连接不良等因素引起损耗增大，应重新连接或更换保护器。

    3.用户不可随意拆卸保护器各部位的紧固件，以免造成损坏，影响正常工作。

保护器的检查

    1.用三用表“Ω×1”档测量对应输入对输出阻值约为0Ω，若阻过大和异常应更换保护器。

    2.用三用表“Ω×10K”档测量线对外壳阻值，约为400kΩ；线对雷地、外壳对雷地的电阻，应为无穷大。若测得的阻值与上不符，应更换保护器。
