背景概况:

随着输电线路的发展，对发电的效能及线路的可靠性要求越来越高。但雷击引起输电线路跳闸、断线、停电事故却日益突出。主要由于输电线路暴露在自然之中，而且大部分在山上安装，故极易受到雷电的影响和损害，其中最主要的一个方面是雷击。架空输电线路所经之处大都为旷野地区或山上区域，输电线路长，遭遇雷击的机率较大，使输电线路的安全严重受到影响。根据分析统计表明，在我国跳闸率较高的山形地区，高压输电线路运行的总跳闸次数中，由于雷击原因的事故约占75%以上，对输电安全稳定运行构成了极大的威胁。由于处于雷击多发地带，且在运行中时常出现雷击跳闸事故，需增加差异化直击雷防护设备。

技术规范

220kv及以下架空电力线路设计规范 GB50061- 2010

钢制管法兰 GB/T 9112-9124-2010

法兰底盘标准 GB91131-2000

防雷设计规范 GB50057-2010

绝缘材料 GB2900.5

钢结构工程施工质量验收规范 GB 50205- 2015

电晕场驱雷器设备及其安装和使用安全要求 GB9123.4-2000

产品参数

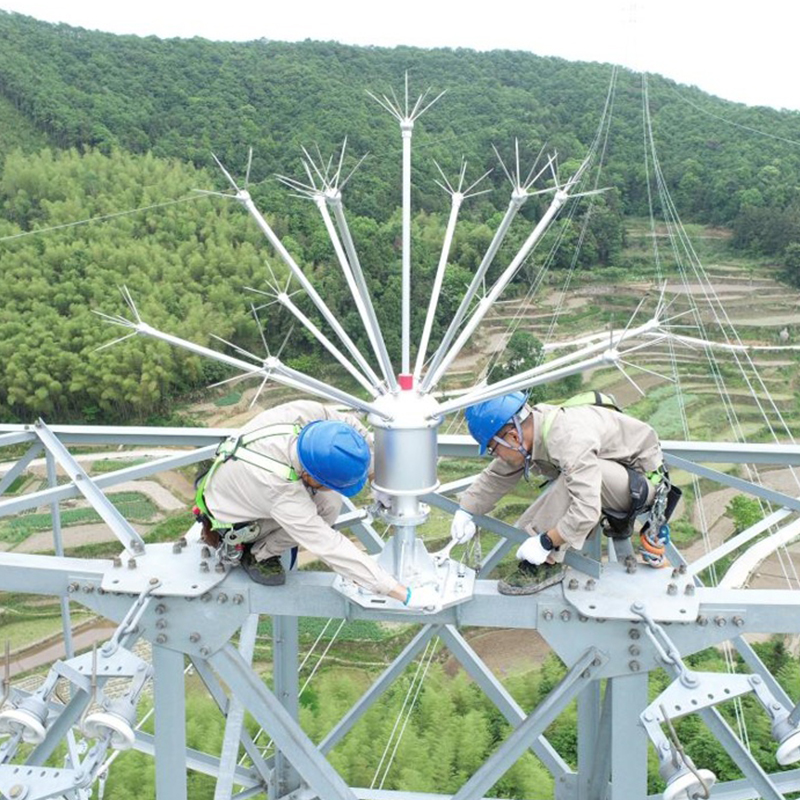

1.由金属材质的消雷针组成；

2.采用扇形布置，辐射布置或平行布置的形式；

3.每根消雷针的长度为2-5米，顶部应有4个30cm长的金属针尖；

4.每根消雷针的半导体电阻应为35kΩ加减10%；

5.每根消雷针应能承受1100kv以上的电压冲击3次；

6.两相邻消雷针顶部之间的冲击放电电压应大约等于 900kv；

7.抗风能力强，可抗45m/s的风力；

产品原理

驱雷器是用于保护电气设备免受高瞬态过电压危害并限制续流时间也常限制续流赋值的一种电器，驱雷器也是一种防雷装置。由设置在被保护物上方、带有很多尖端电极的电离装置，设置在地表层内的地电流收集装置和接通这两种装置的连接线构成。电离装置在雷云强电场中大致保持着大地电位，它和附近空气的电位差会随雷云电场强度激增而促使场强区内针尖附近的空气电离，形成大量空间电荷。一般雷云下层为负电荷，地面感应产生正电荷。电离的负电荷为地电流收集装置所吸收，电离的正电荷为雷云负电荷所吸引和中和，从而发生消雷作用。
