避雷针、避雷线、避雷网、避雷带、避雷器都是经常采用的防雷装置。一套完整的防雷装置包括接闪器、引下线和接地装置。上述的针、线、网、带都只是接闪器，而避雷器是一种专门的防雷装置。

接闪器

避雷针、避雷线、避雷网和避雷带都是接闪器，它们都是利用其高出被保护物的突出地位，把雷电引向自身，然后通过引下线和接地装置，把雷电流泄入大地，以此保护被保护物免受雷击。接闪器所用材料应能满足机械强度和耐腐蚀的要求，还应有足够的热稳定性，以能承受雷电流的热破坏作用。

(1)避雷针一般用直径为20mm左右的镀锌圆钢或钢管制成，长2500mm左右，端部呈尖状，也可分叉设置，经引下线与接地装置连接。避雷针主要用于保护高耸孤立的建筑物或构筑物及其周围的设施，也常用来保护室外的变配电装置。

(2)避雷网用镀锌圆钢或扁钢沿屋顶边檐设置避雷线，再用同样钢管制成6×6m或6×10m或10×10m的方格。避雷网主要用于平顶或斜顶屋面且屋顶面积较大的建筑物。

(3)避雷带用镀锌圆钢或扁钢沿建筑物的四周设置。避雷带主要用于保护高层建筑的立侧面免遭雷击，它和屋顶的避雷针或避雷网一起组成完整的避雷系统。

(4)避雷线一般采用截面积不小于35mm2的镀铸钢绞线与架空线路同杆同塔架设，架设方法与垂度要求与架空线路相同，并且在首尾几中间各部位与接地装置相连。避雷线主要用于保护与其同杆架设的架空线路及其周围的设施。接闪器最小尺寸见表8-1。接闪器装设在烟囱上方时，由于烟气有腐蚀作用，应适当加大尺寸。

避雷器

避雷器并联在被保护设备或设施上，正常时装置与地绝缘，当出现雷击过电压时，装置与地由绝缘变成导通，并击穿放电，将雷电流或过电压引入大地，起到保护作用。过电压终止后，避雷器迅速恢复不通状态，恢复正常工作。避雷器主要用来保护电力设备和电力线路，也用作防止高电压侵入室内的安全措施。避雷器有保护间隙、管型避雷器和阀型避雷器和氧化锌避雷器。

(1)保护间隙

保护间隙是利用高压带电体击穿空气间隙的原理制成的，它结构简单，价格低廉，便于自制，但性能较差，一般用于电压不高且不太重要的线路上。

(2)管型避雷器

管型避雷器主要由瓷套、灭弧管和内外间隙组成，他结构较复杂，常用于10kV配电线路，作为变压器、开关、电容器、电缆头等电气设备的防雷保护。

(3)阀型避雷器

阀型避雷器是高压线路、高压电器、最常用的避雷器，它主要瓷套、火花间隙和非线性电阻组成，结构复杂，常用于3--550kV电气线路、变配电设备、电动机、开关等的防雷保护，适用于交直流电网，不受容量、线路长短、短路电流等的限制。

(4)氧化锌避雷器

氧化锌避雷器是一种新型避雷器，它采用了非线性优质的氧化锌、氧化铋金属氧化物烧结而成的多晶半导体陶瓷电阻片，取消了火花间隙，提高了保护的可靠性。其特点是无放电延时，大气过电压作用后无工频续流，可经受多种雷击，残压低，通流容量大，使用寿命长，长用于0.25--550kV电气系统及电气设备的防雷及过电压保护，也适用于低压侧的过电压保护。

引下线

防雷装置的引下线应满足机械强度、耐腐蚀和热稳定的要求。

(1)引下线一般采用圆钢或扁钢，其尺寸和防腐蚀要求与避雷网、避雷带相同。用钢绞线作引下线，其截面积不得小于25mm2。用有色金属导线做引下线时，应采用截面积不小于16mm2的铜导线。

(2)引下线应沿建筑物外墙敷设，并应避免弯曲，经最短途径接地。

(3)采用多条引下线时，为了便于接地电阻和检查引下线、接地线的连接情况，宜在各引下线距地面高约1.8m处设断接卡。

(4)采用多条引下线时，第一类和第二类防雷建筑物至少应有两条引下线，其间距离分别不得大于12m和18m;第三类防雷建筑物周长超过25m或高度超过40m时，也应有两条引下线，其间距离不得大于25m。

(5)在易受机械损伤的地方，地面以下0.3m至地面以上1.7m的一段引下线应加竹管、角钢或钢管保护。采用角钢或钢管保护时，应与引下线连接起来，以减小通过雷电流时的电抗。

(6)引下线截面锈蚀30%以上者应予以更换。

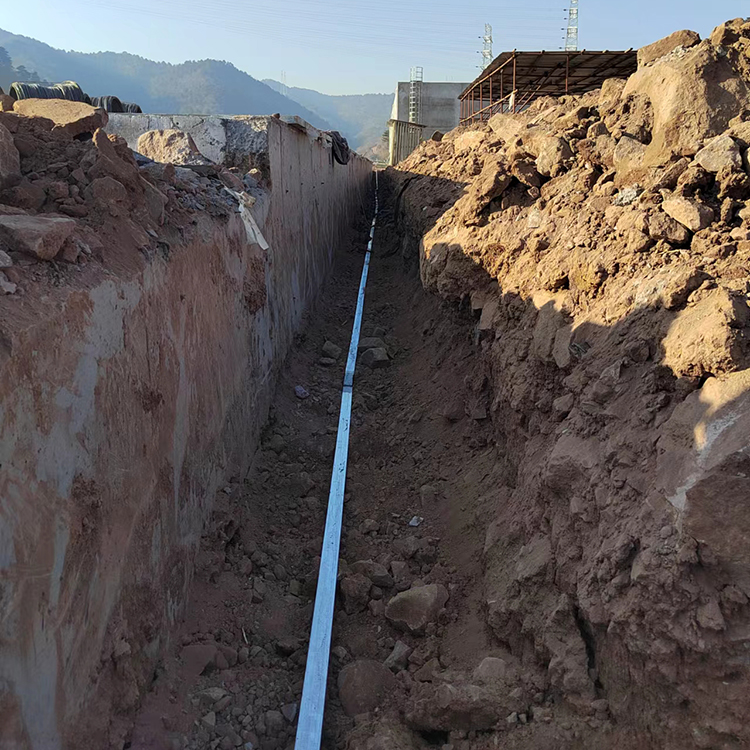

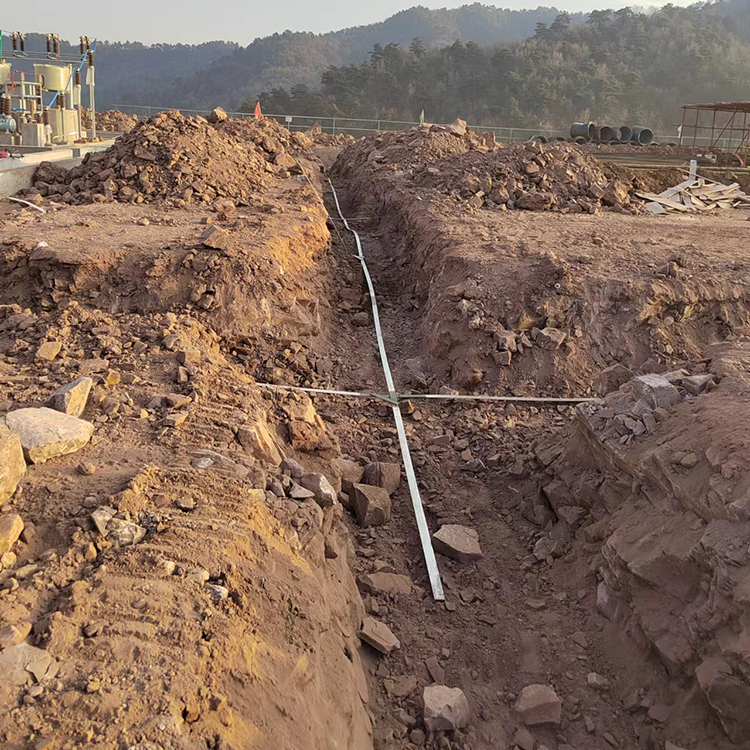

防雷接地装置

接地装置是防雷装置的重要组成部分。接地装置向大地泄放雷电流，限制防雷装置对地电压不致过高。除独立避雷针外，在接地电阻满足要求的前提下，防雷接地装置可以和其他接地装置共用。

(1)防雷接地装置材料。防雷接地装置所用材料应大于一般接地装置的材料。防雷接地装置应作热稳定校验。

(2)防雷接地电阻一般指冲击接地电阻，接地电阻值视防雷种类和建筑物类别而定。独立避雷针的冲击接地电阻一般不应大于10Ω;对于不太重要的第三类建筑物可放宽至30Ω。防感应雷装置的工频接地电阻不应大于10Ω。防雷电侵入波的接地电阻，冲击接地电阻不应大于5～30Ω，其中，阀型避雷器的接地电阻不应大于5～10Ω。

(3)跨步电压的抑制。为了防止跨步电压伤人，防直击雷接地装置距建筑物和构筑物出入口和人行横道的距离不应小于3m。当小于3m时，应采取下列措施之一：

①水平接地体局部深埋1m以上;

②水平接地体局部包以绝缘物(例如，包以厚50～8Ocm的沥青层);

③铺设宽度超出接地体2m、厚50～8Ocm的沥青路面;

④埋设帽檐式或其他型式的均压条。
