一、项目名称：

        达茂旗融媒体中心防雷接地项目

二、项目简介：

        达茂旗融媒体中心需做防雷接地项目，融媒体大平台上，坚持一个中心，即以宣传舆论引导为中心，坚持两头延伸，即一头向综合服务延伸，一头向地区推广延伸。在立足达茂媒体事业发展实际的基础上，坚持“一次规划、分步实施，先易后难、分类推进”的思路，统筹自己的资源，借力上级的平台，积极稳步推进媒体融合发展改革工作。收到电视台负责人的诚挚邀请，我司派出专业检测团队，开始对其防雷接地材料的敷设，达到合格要求。

三、项目开工日期：2021年4月25日

四、项目工期：5天

五、防雷主要设备

一）接地材料有以下要求：

a、采用热镀锌钢管时，钢管壁厚不小于3.5m;

b、采用热镀锌角钢管，角钢不小于50mm*50mm*5mm;

c、采用热镀锌扁钢时，扁钢不小于40mm*4mm;

d、采用热镀锌圆钢时，圆钢直径不小于8m;

e、石墨接地模块分为烧制型与压制型，

烧制模块规格：600mm*150mm*100mm,ф600*40mm,300mm*500mm*40mm

f、铜包钢接地棒，镀铜厚度；≤0.25mm，ф16*1500mm型号：YBD-01B

g、离子接地棒时，YBD-Lф50*1500mm

h、采用物理降阻剂时，电阻率R=0.45，降阻率在60-95%之间，石墨含量70%，型号：YBD-Z25与YBD-Z10

I、特殊地区采用高纯石墨降阻剂等

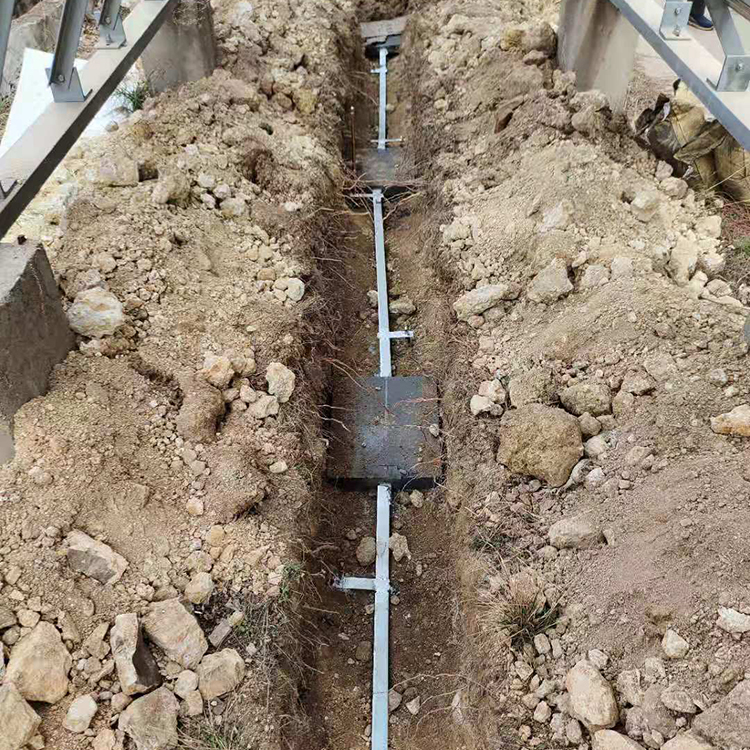

二）地网施工布置

地网布置依据地形设计为 L型、口型、一字、H型或圆型。

三）地网挖掘

接地地网挖掘深度大于0.8米，根据土壤如：石头、沙土、建筑垃圾、黄土等情况，北方城市一定要达到冻土层以下。

四）焊接与防腐处理

接地体（线）的连接应采用焊接，焊接处焊缝应饱满并有足够的机械强度，常见的焊接分为：电焊与放热焊接。焊接不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮敲净后，刷沥青做防腐处理。

采用搭接焊时，其焊接长度如下：

1）镀锌扁钢不小于其宽度的2倍，三面施焊。（当扁钢宽度不同时，搭接长度以宽的为准）。敷设前扁钢需调直，煨弯不得过死，直线段上不应有明显弯曲，并应立放。

2）镀锌圆钢焊接长度为其直径的6倍并应双面施焊（当直径不同时，搭接长度以直径大的为准）。

3）镀锌圆钢与镀锌扁钢连接时，其长度为圆钢直径的6倍。

4）镀锌扁钢与镀锌钢管焊接时，为了连接可靠，除应在其接触部位两侧进行焊接处，还应直接将扁钢本身弯成弧形与钢管焊接。

    防雷包括外部防雷和内部防雷。外部防雷以接闪器(避雷针、避雷网、避雷带、避雷线）、引下线、接地装置为主，其主要的功能是为了确保建筑物本体免受直击雷的侵袭，将可能击中建筑物的雷电通过避雷针（带、网、线）、引下线等泄放入大地。内部防雷包括防雷电感应、线路浪涌、地电位反击、雷电波入侵以及电磁与静电感应的措施。其基该方法是采用等电位联结，包括直接连接和通过SPD间接连接，使金属体、设备线路与大地形成一个有条件的等电位体，将因雷击和其他浪涌引起的内部设施分流和感应的雷电流或浪涌电流泄放入大地，从而保护建筑物内人员和设备的安全。

    浪涌保护器，也叫防雷器，是一种为各种电子设备、仪器仪表、通讯线路安全防护的电子装置。当电气回路或者通信线路中因为外界的干扰突然产生尖峰电流或者电压时，浪涌保护器能在极短的时间内导通分流，从而避免浪涌对回路中其他设备的损害。

铜包钢

技术特点：

铜包钢接地棒它具有铜层厚（0.25毫米以上）、阻值低、耐腐蚀性强、强度高、安装方便、电气连接性好、粘合度好、不剥离、（可轧制螺纹）等特点。钢接地棒的首特点是抗拉强度大（高于600牛顿/平方毫米）。铜包钢接地棒防腐蚀性较强，铜包钢接地棒低电阻可塑性好，铜包钢接地棒既有铜的导电性能强又有钢材的特性。

技术参数：

1.镀铜层厚度≥0.254mm(符合UL 467《接地与搭接设备安全标准》)

2.抗拉强度60000n/cm

3.平直度误差≤1mm/m

4.铜层可塑性：接地棒（线）弯曲30 度时，折角内外缘无裂缝现象

5.铜层结合度：经附着力试验，除虎口钳钳口咬合处出现剥落铜层，其余部分铜钢结合良好，未出现剥离现象。可以按要求的长度连接接地棒，接地棒可以深入地下30m，而不受任何可能增加土壤电阻率及接地电阻的气候条件（如干旱和霜）的影响。

产品优势：

1、制造工艺独特

采用电镀生产工艺。实现铜与钢的高度结合，且外表铜层为含量99.9% 电解铜分子组成，它既克服了普通生产工艺存在原电流反应的弊端。又解决了热浸边接工艺存在的铜层纯度不足及表面铜层阴阳面等弊端。

2、防腐性能优良

材料表面铜层较厚且为99.9%电解铜分子组成（平均厚度大于0.25mm),表面耐腐蚀性能,使用寿命长达30年以上 .

3、导电性能更佳

由于表面铜层为99.9% 电解铜分子组成，因而具有优良的导电性能。使其自身电阻低于常规材料。

4 、使用范围广泛

该产品适用于不同湿度，温度及PH 值的土壤条件。

5、使用安全快捷

配件齐全，使用专用连接，接头夹带安装便捷，大提高了施工效率。

6、建造成本降低

烟囱避雷针

应用范围：

烟囱避雷针广泛运用的电力、航空、国防、通信、广电、金融、交通、石化、医疗以及其它现代生活的各个领域

产品特点：

    (1) 热强度高

　　使用温度比铝合金高几百度，在中等温度下仍能保持所要求的强度,可在450～500℃的温度下长期工作这两类钛合金在150℃～500℃范围内仍有很高的比强度，而铝合金在150℃时比强度明显下降。钛合金的工作温度可达500℃，铝合金则在200℃以下。

　　(2) 抗蚀性好

　　钛合金在潮湿的大气和海水介质中工作，其抗蚀性远优于不锈钢;对点蚀、酸蚀、应力腐蚀的抵抗力特别强;对碱、氯化物、氯的有机物品、硝酸、硫酸等有优良的抗腐蚀能力。但钛对具有还原性氧及铬盐介质的抗蚀性差。

　　(3) 导热系数小、弹性模量小

　　钛的导热系数λ=15.24W/(m.K)约为镍的1/4，铁的1/5，铝的1/14，而各种钛合金的导热系数比钛的导热系 数约下降50%。钛合金的弹性模量约为钢的1/2，故其刚性差、易变形，不宜制作细长杆和薄壁件，切削时加工表面的回弹量很大，约为不锈钢的2～3倍，造成刀具后刀面的剧烈摩擦、粘附、粘结磨损。

　　(4) 化学活性大

　　钛的化学活性大，与大气中O、N、H、CO、CO2、水蒸气、氨气等产生强烈的化学反应。含碳量大于0.2%时，会在钛合金中形成硬质TiC;温度较高时，与N作用也会形成TiN硬质表层;在600℃以上时，钛吸收氧形成硬度很高的硬化层;氢含量上升，也会形成脆化层。吸收气体而产生的硬脆表层深度可达0.1～0.15 mm，硬化程度为20%～30%。钛的化学亲和性也大，易与摩擦表面产生粘附现象
